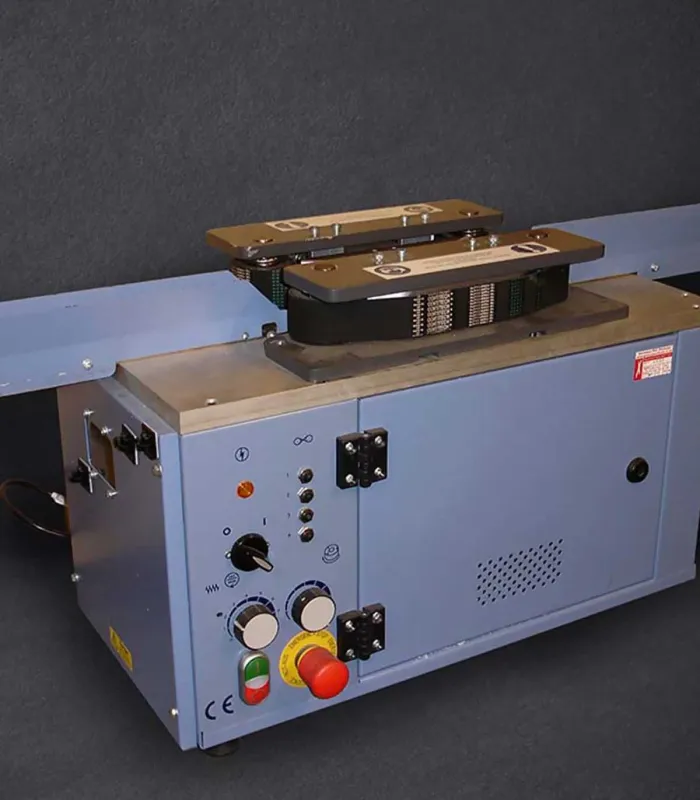

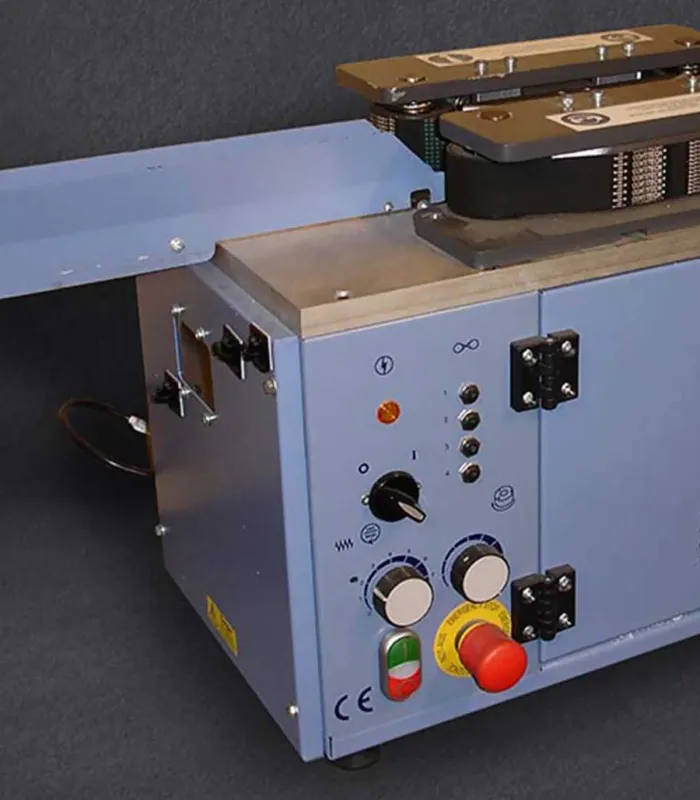

Polisseuse diamant 1525 Cr-Clarke

Cette machine à polir les chants des plaques de PMMA (Plexiglas, Altuglas) est équipée d'une fraise avec deux diamants polycristallins synthétique et d’un diamant naturel qui réalise à chaque tour de la fraise l’ébauche, la demi finition et la finition, ainsi les deux premiers diamants enlèvent la majorité de la matière.

Le diamant naturel retire seulement 1/10 de mm pour obtenir une surface polie brillante de qualité. L'arbre sur lequel se trouve la fraise tourne à très haute vitesse (20,000 tr/minutes). Les rails supports de la plaque sont rectifiés précisément et parfaitement alignés avec l’outil pour enlever 0,5 mm par passe.

L’entraînement des plaques d'une épaisseur de 2 à 25 mm se fait par deux larges courroies, la vitesse d’entraînement est variable 1 à 2 mètres par minute. L’extraction des copeaux est intégrée à la machine. Le réservoir est équipé d’un filtre à air antistatique pour minimiser l’accumulation de poussière.
